fabrication thermostat pas cher

Voir le sujet précédent Voir le sujet suivant Aller en bas

fabrication thermostat pas cher

Message par nico le Dim 5 Sep 2010 - 8:33

matériel

Fer a souder
soudure a etain
Thermostat acheté au magasin de bricolage 19,90 programmable et digital de 5 à 30°C avec une différence de +1°C donc maxi pour la température 31°c
1 cable pour le branchement 230volt avec 1 une fiche femelle et 1 une fiche male
2 pile R6
Sonde de température que j' avais d' avance
Gaine thermorétractable pour protégé votre sonde



Etape 1: préparation

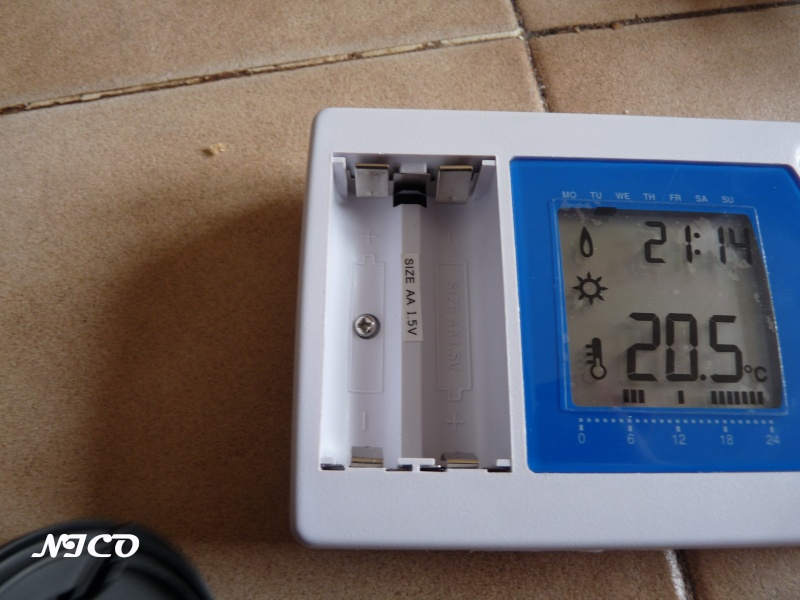

Ouvrir le capot de devant pour enlevé la vis et retourné le thermostat et déclipser pour accéder a la sonde de température

Aprés enlevé les 4 vis de la plaquette et desoudé la sonde pour en faire une deportation



Etape 2: soudage

Utilisé soit la sonde désoudé et soudé la a 2 fil style cable de téléphone tres bien car il es blindé et évite les parasites
Si vous avez une sonde d' avance comme moi
soudé comme suit, n' oublié pas de passé le arriére avant de soudé



Etape 3: remontage apres soudure


Remettre la plaquette plus les 4 vis


Etape 4: branchement des cables d' alimentation


prenez votre cable d' alimentaion male ( servira a l' alimentation du thermostat)et femelle ( servira exemple pour le cable chauffant) le bornier 1 et 2 en bleu sert comme un interrupteur quand le cable chauffant arrivera a température le bornier en bleu se declenchera et quand la température sera trop basse il s' enclenchera jusqu' a la température voulu et ainsi de suite
sur le cache branché sur 1 et 2
dénudé votre cable comme sur la photo et coupé le fil bleu en 2 le marron on y touche pas

sur le 1 on branche le fil bleu qui arrive de la prise
sur le 2 on branche l' autre fil bleu qui va vers la prise pour le cable chauffant
vous devez arriver a ce si




et apres petit test de la temperature de la maison


et voici votre thermostat pour un bon prix et pret pour votre terrarium


pour le programmation des plages horaires suivre la notice

source nico pour l' antre des reptiles

nico
Fossile incrusté
Fossile incrusté

Masculin
Nombre de messages : 9515
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par jojo et lulu le Dim 5 Sep 2010 - 23:33

Génial le tuto http://rylfr.free.fr
C'est très bien expliqué et les photos aident bien à suivre!
Un jour promis je me lancerai le défit de me mettre un peu à l'électronique(de base)!
Pour l'instant je n'ai ni fer à souder ni rien de ce que tu mentionnes http://smileys.sur-l , mais je me doutes bien qu'une fois le matos acheté, l'opération doit être largement remboursé!
Question précision, est ce qu'un modèle de thermostat conçu pour une habitation est aussi précis qu'un pour les terras? Où du moins y a t'il un modèle plus performant que les autres?
Combien coûte une sonde de température et où puis-je en trouver?

Merci pour les astuces http://www.cool-smil
avatar
jojo et lulu
Espèce acclimatée
Espèce acclimatée

Masculin
Capacitaire ? :
  • En projet

Nombre de messages : 257
Date d'inscription : 14/01/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par nico le Lun 6 Sep 2010 - 18:22

perso je vois pas la différence entre les 2 celui maison et spécial terra, je travail toujours aussi avec un thermomètre a mercure a coté entre le digital et mercure il y environ + ou - 0,5°c, pour le sonde de température tu peut réutilisé celle déjà qui es dans le thermostat programmable par contre il faudra utilisé du fil de téléphone il es fin et blindé et que tu soude aussi a chaque extrimité

nico
Fossile incrusté
Fossile incrusté

Masculin
Nombre de messages : 9515
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par jojo et lulu le Lun 6 Sep 2010 - 18:51

Ok ok je vois!
La sonde est minuscule http://www.smiley-lo , au moins c'est super discret dans le terra http://smileys.sur-l
Tu m'as vraiment donné l'envie de tester çà, mais il faut que je fasse rapidement un choix http://www.emoticonl Ce week j'irai au bricomarché de ma ville pour me faire une idée de ce que je peux trouver et à quel prix, sachant que si je me lance il faudra que j'achète tout l'outillage nécessaire http://rylfr.free.fr çà sera plus facile http://smileys.sur-l
Attention si je me loupe http://www.smiley-lo , je t'envoie la facture http://www.cool-smil
avatar
jojo et lulu
Espèce acclimatée
Espèce acclimatée

Masculin
Capacitaire ? :
  • En projet

Nombre de messages : 257
Date d'inscription : 14/01/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par nico le Lun 6 Sep 2010 - 19:08

fer a soudé 6 euro, etain 3 euro , donc calcul le gain lol, je coupe a la pince coupante au plus bas de la sonde

nico
Fossile incrusté
Fossile incrusté

Masculin
Nombre de messages : 9515
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par jojo et lulu le Lun 6 Sep 2010 - 20:20

Merci pour tout ces renseignements http://smileys.sur-l , j'ai bien fait le calcul http://smileys.sur-l J'ai plus de questions à me poser http://smileys.sur-l
avatar
jojo et lulu
Espèce acclimatée
Espèce acclimatée

Masculin
Capacitaire ? :
  • En projet

Nombre de messages : 257
Date d'inscription : 14/01/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par geckomaniax le Lun 6 Sep 2010 - 23:08

Sa va aidé pas mal de monde ton tuto, bravo http://www.ruedusmil
avatar
geckomaniax
Espèce acclimatée
Espèce acclimatée

Féminin
Nombre de messages : 257
Date d'inscription : 16/12/2009

http://geckomaniax.e-monsite.com/

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par thibaud le Mar 7 Sep 2010 - 9:41

bravo , mais je sais pas si je le ferrait ! trop dur mdr
avatar
thibaud
Fossile incrusté
Fossile incrusté

Masculin
Capacitaire ? :
  • En projet

Citation (ou autres) favorite : Ce qui ne te tue pas , te laisse vivant ... 0.o
Nombre de messages : 2181
Date d'inscription : 25/10/2009

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par geckoleo52 le Sam 1 Jan 2011 - 16:25

super comme astuce et vraiment économique quand en voit la prix d'un bon thermostat en animalerie
avatar
geckoleo52
Espèce acclimatée
Espèce acclimatée

Masculin
Capacitaire ? :
  • Oui

Citation (ou autres) favorite : à coeur vaillant rien d'impossible
Nombre de messages : 294
Date d'inscription : 18/07/2009

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par cauet le Dim 2 Jan 2011 - 11:32

bonjour sympa le tuto
mais je dois dire que je n'ai pas tres bien compris que dois on faire avec le cable de telephone
et que faire si on n'a pas de sonde d'avance comme toi
merci
cdt seb
avatar
cauet
Espèce découverte
Espèce découverte

Masculin
Capacitaire ? :
  • Non

Nombre de messages : 15
Date d'inscription : 05/02/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par damien56 le Dim 2 Jan 2011 - 12:26

bonjour,sympa le petit bricolage et bien pratique, mais je n'ai pas compris le branchement pour l'alimentation du tapis chauffant,désolé merci
avatar
damien56
Animateur
Animateur

Masculin
Capacitaire ? :
  • Non

Citation (ou autres) favorite : l'homme est un loup pour l'homme
Nombre de messages : 314
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par nico le Dim 2 Jan 2011 - 16:34

cauet a écrit:bonjour sympa le tuto
mais je dois dire que je n'ai pas tres bien compris que dois on faire avec le cable de telephone
et que faire si on n'a pas de sonde d'avance comme toi
merci
cdt seb

le cable telephone te servira pour déporté ta sonde par exemple de 1metre ou plus , ta sonde tu désoude celle deja installé sur le thermostat

damien56:bonjour,sympa le petit bricolage et bien pratique, mais je n'ai pas compris le branchement pour l'alimentation du tapis chauffant,désolé merci
ton tapis tu le branchera sur la prise femelle

nico
Fossile incrusté
Fossile incrusté

Masculin
Nombre de messages : 9515
Date d'inscription : 28/02/2009

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par cauet le Dim 2 Jan 2011 - 18:54

merci nico c'est plus clair maintenant
avatar
cauet
Espèce découverte
Espèce découverte

Masculin
Capacitaire ? :
  • Non

Nombre de messages : 15
Date d'inscription : 05/02/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par damien56 le Dim 2 Jan 2011 - 19:32

ok d'accord j'ai compris merci
avatar
damien56
Animateur
Animateur

Masculin
Capacitaire ? :
  • Non

Citation (ou autres) favorite : l'homme est un loup pour l'homme
Nombre de messages : 314
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par Boulou le Lun 18 Fév 2013 - 15:08

Bonjour
Un super tuto dans lequel j'ai voulu me lancer
J'ai donc acheté un thermostat....
Mon problème : le Bornier pour raccorder au secteur et au chauffage comporte 3 bornes et non 2 => 1 Lin
=> 1 Lout
=> et 1 Nin
Comment commuter le tout ?
La sonde elle non plus ne ressemble pas à la vôtre !!!!
D'avance merci de votre aide
avatar
Boulou
Espèce découverte
Espèce découverte

Féminin
Nombre de messages : 4
Date d'inscription : 18/02/2013

Revenir en haut Aller en bas

Re: fabrication thermostat pas cher

Message par Boulou le Jeu 21 Fév 2013 - 12:49

Bonjour
Personne n'a une petite idée ?? http://rylfr.free.fr
Boulou
avatar
Boulou
Espèce découverte
Espèce découverte

Féminin
Nombre de messages : 4
Date d'inscription : 18/02/2013

Revenir en haut Aller en bas
